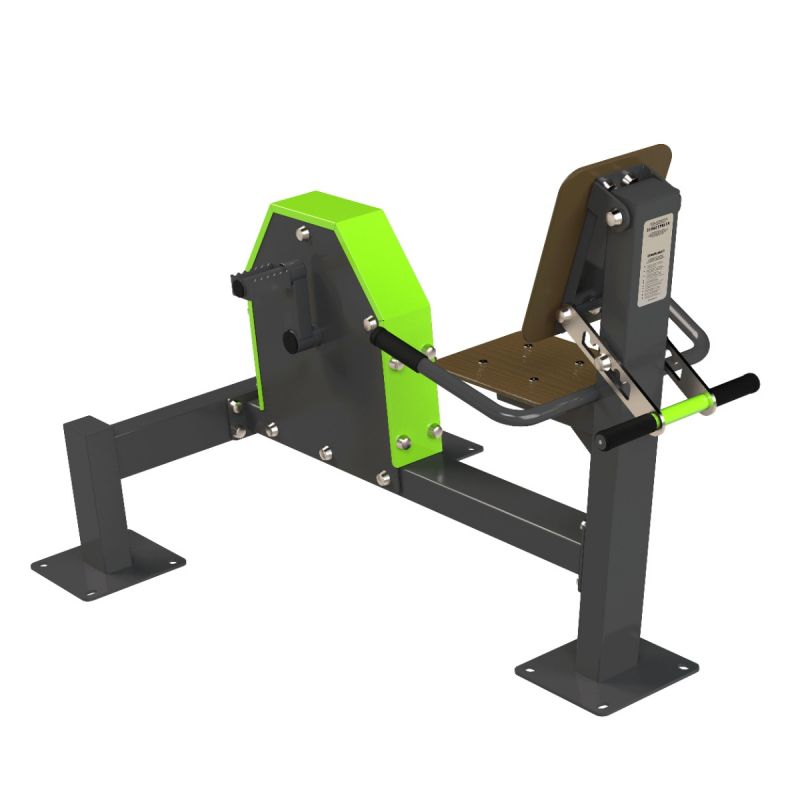

Cardio-1901 Уличный Велотренажер горизонтальный с безынерционным нагрузочным механизмом ZAVODSPORTA

3D-исходник в SKP

3D-исходник в DWG

Технический паспорт

Видеоинструкция по эксплуатации

Уличный Велотренажер горизонтальный с безынерционным нагрузочным механизмом ZAVODSPORTA* предназначен для установки на уличных спортивных площадках с учетом интенсивной эксплуатации в разных климатических условиях.

• Несущая конструкция уличного тренажера выполнена из профильной трубы 120×80 мм с толщиной стенки 3 мм. Детали изготовлены из листового металла толщиной 8 мм и 4 мм.
• Основание закладной (гильза) выполнено из трубы 80×80×3 мм длинной 850 мм с цокольной опорой крепления из листового металла толщиной 8 мм и 6 мм. Фланцевое соединение для монтажа тренажера выполнено из листового металла 300×300 мм с толщиной 8 мм, имеет 4 овальных отверстия для регулировки тренажера под болтовое крепление М16. Резьбовые соединения защищены составными металлическими колпачками, входящими в комплект поставки.
• Подвижные рычаги изготовлены из профильной трубы 60×40 мм с толщиной стенки 2 мм и трубы диаметром 57 мм с толщиной стенки 3 мм. Детали изготовлены из листового металла толщиной 3 мм.
• Рычаги тренажера соединены с вращающимся блоком нагрузки, изготовленным из листового металла толщиной 2 мм.
• Все подвижные узлы тренажёра установлены на шариковых радиальных подшипниках закрытого типа, что обеспечивает плавность хода, снижает износ элементов и исключает необходимость обслуживания в процессе эксплуатации.
• Рукояти для поддержки во время выполнения упражнения вдоль сиденья и рукояти для регулировки спинки тренажера выполнены из стальной трубы диаметром 33 мм с толщиной стенки 3,2 мм.
• На рукояти нанесено обрезиненное покрытие с рифлением для комфортного хвата. Покрытие плотно прилегает к металлической основе и дополнительно фиксируются при помощи торцевого металлического крепления.
• Педали тренажёра 120×48×50 мм обеспечивают устойчивую и безопасную постановку стопы при выполнении упражнения.
• Металлические элементы покрыты цинкосодержащим грунтом, формирующим антикоррозийный слой в результате химической реакции компонентов грунта с металлом, и порошковой краской с шагреневой фактурой, запечённой в печи полимеризации. Шагреневое покрытие повышает устойчивость поверхности к механическим повреждениям и маскирует следы эксплуатации.
• Надёжность и прочность разъёмных соединений конструктивных элементов тренажёра обеспечиваются за счёт использования высококачественного оцинкованного крепежа, выступающие части которого закрыты металлическими защитными колпачками.
• При изготовлении деталей используются высокоточные станки лазерной резки, что обеспечивает точность линейных размеров, корректное позиционирование элементов в сборочных узлах и стабильность геометрии конструкции тренажёра.
• Сиденье 300×400 мм и спинка 300×400 мм тренажера выполнены из высокопрочного ударостойкого HPL-пластика толщиной 12 мм.
• Спинка тренажера регулируется в пяти положениях: 100°, 110°, 115°, 120° и 130°.
• Цвет рамы тренажера: графит (другие цвета опционально).
• Цвет элементов (подвижных рычагов): pantone 382C (другие цвета опционально).
• Габариты (без учёта закладной): 1730×1280×1050 мм.
• Вес тренажера: 120 кг.
• Вес тренажера (с закладной): 160 кг.
• Производитель: ZAVODSPORTA. Производитель оставляет за собой право (без предварительного уведомления) на внесение изменений в конструкцию, комплектацию или технологию изготовления тренажера для улучшения эксплуатационных качеств.

Оборудование состоит из закладных и тренажера. Закладные монтируются в грунт и заливаются бетоном. Тренажер крепится к закладным за счет фланцевого соединения и отсыпается песчано-гравийной смесью до уровня площадки. Фланцевое крепление позволяет надёжно смонтировать тренажер и беспрепятственно демонтировать при необходимости ремонта. Монтажные схемы прилагаются к комплекту поставки.

​*ZAVODSPORTA — российский производитель коммерческого спортивного оборудования, соответствующего требованиям государственных и муниципальных закупок. Продукция завода отвечает стандартам, предусмотренным федеральными законами № 44-ФЗ и № 223-ФЗ, что позволяет успешно участвовать в тендерных процедурах и поставлять оборудование для бюджетных учреждений.

Уличные тренажёры ZAVODSPORTA соответствуют требованиям Приказа Минспорта России № 1049 от 24.12.2021 г. для организации тренировок и выполнения нормативов ВФСК «ГТО», а также включены в перечень спортивно-технологического оборудования, утверждённый Приказом Минспорта России № 107 от 15.02.2022 г. (ред. от 01.03.2024) для создания и оснащения «умных» спортивных площадок.

Изделие внесено в Реестр российской промышленной продукции (Постановление Правительства РФ 719 от 17.07.2015) под реестровым номером 10668855.
